Воздуховоды, фасонные изделия и сетевое оборудование предназначены для перемещения, регулирования и распределения воздушной смеси с температурой до 800 °C (1073 К) и выше (для систем дымоудаления), относительной влажностью до 60%, содержащей химически активные или нейтральные газы и пыль, в системах вентиляции, воздушного отопления и кондиционирования воздуха.
Воздуховоды, фасонные изделия и сетевое оборудование прямоугольного сечения представляют собой жесткие конструкции, выполненные из тонколистового металлопроката, соответствующие требованиям СП 60.13330.2020 «Отопление, вентиляция и кондиционирование воздуха».
Система прямоугольных воздуховодов состоит из унифицированных деталей: прямых участков, фасонных изделий и других элементов в соответствии с проектной документацией.
При монтаже системы вентиляции в качестве связующих элементов для прямоугольных воздуховодов используются различные прямоугольные фасонные изделия: отводы, переходы, тройники, крестовины, врезки, заглушки.
Прямоугольные воздуховоды, фасонные и нестандартные изделия стандартно изготавливаются из оцинкованной стали. Если необходима более высокая степень защиты от коррозии, возможно изготовление воздуховодов и фасонных изделий из нержавеющей стали.

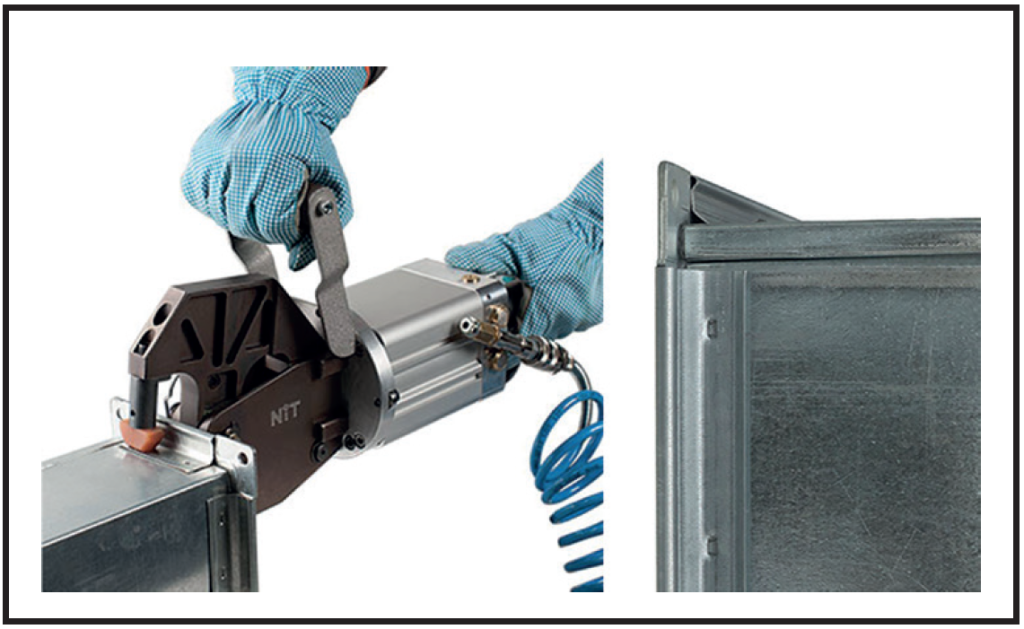

Соединительный фланец монтируется на конце каждого воздуховода и фасонной детали прямоугольного сечения. Фланцы для воздуховодов и фасонных изделий устанавливаются на торец изделия и крепятся методом заклёпки (пуклёвки). Шаг пуклёвки — не более 180 мм, но не менее двух точек крепления на сторону. Допускается увеличение количества точек крепления для повышения жесткости изделия.
Размеры и технические характеристики

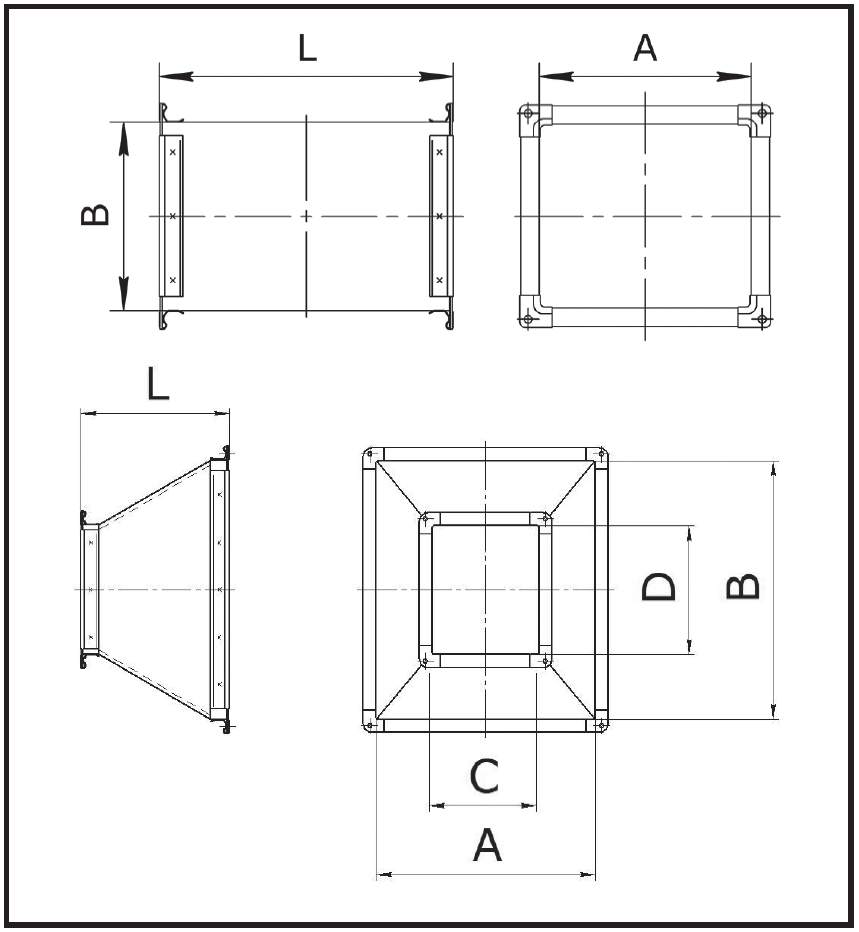

Номинальная величина, являющаяся условным размером для обозначения и расчётов прямых воздуховодов и фасонных элементов, — это внутренняя длина сторон А и В.Для прямого участка размер L — это полезная длина вентиляционного канала, влияющая на общую длину сети воздуховодов.
Для фасонного изделия размер L — это полезная длина элемента, также влияющая на общую длину сети воздуховодов.
Стандартные размеры сторон вентиляционных каналов и фасонных элементов составляют от 100 до 2500 мм. Изделия с размерами, выходящими за указанные пределы, изготавливаются по специальному заказу.
Нестандартные воздуховоды и прочие элементы могут быть произведены и поставлены по индивидуальному запросу.
Допускаемые отклонения длин секций воздуховодов составляют IT16/2 по Г ОСТ 25346-89. Допускаемые отклонения торцов прямых участков от перпендикулярности их осям или смежным боковым поверхностям не должны превышать 10 мм на 1000 мм длины участка.
Допустимые отклонения от центрального угла отводов с углом 90° ― ±2°, а отводов с углом не более 45° — ±1°. Допускаемая неплоскостность стенок воздуховодов прямоугольного поперечного сечения не должна превышать величин, представленных в таблице ниже.
| Размеры большей стороны, мм | Допускаемая неплоскостность, мм | |
|---|---|---|
| Свыше | До | |
| — | 99 | 4 |
| 251 | 500 | 6 |
| 501 | 800 | 8 |
| 801 | 1250 | 12 |
| 1251 | 4000 | 16 |
Герметичность
Воздуховоды, фасонные изделия и сетевые элементы прямоугольного сечения из оцинкованной стали изготавливаются со следующими классами плотности:
Согласно СП 60.13330.2020 и ГОСТ Р ЕН 13779:
-
Класс герметичности А;
-
Класс герметичности B;
-
Класс герметичности C;
-
Класс герметичности D.
Согласно СНиП 41-01-2003:
-
Н (нормальные);
-
П (плотные).
Согласно Европейскому стандарту Eurovent 2/2:
-
А (низкий класс плотности);
-
В (средний класс плотности);
-
С (высокий класс плотности).
Критерием выбора класса герметичности является допустимый процент утечки воздуха в системе в условиях эксплуатации. Для предотвращения излишних потерь энергии и поддержания необходимого расхода воздуха в системе допустимая утечка не должна превышать 6%.
Исполнение продукции по классу плотности определяется проектной документацией, предъявляемой к системе вентиляции.
Высокие требования к герметичности вентиляционной системы согласно СП 60.13330.2020 предъявляются в случаях, если общая площадь поверхности воздуховодов велика по сравнению с расходом воздуха, и утечки могут привести к невыполнению требований к качеству воздуха или риску образования конденсата.
Применение классов герметичности
-
Класс герметичности А применяется для открытых воздуховодов, проходящих в помещениях, которые они обслуживают, если перепад давления по отношению к внутреннему воздуху не превышает 150 Па. Утечки в элементах систем вентиляции не должны превышать значения для этого класса.
-
Класс герметичности В применяется для воздуховодов, проходящих вне вентилируемого пространства, или в вентилируемом пространстве, где перепад давления превышает 150 Па. Все вытяжные воздуховоды с избыточным давлением по отношению к помещению (кроме вентиляционных камер) должны иметь класс герметичности не ниже В.
-
Класс герметичности С применяется, если перепад давлений между воздуховодом и помещением исключительно высок или утечка может привести к невыполнению требований к качеству воздуха, поддержанию давления или функционированию системы.
-
Класс герметичности D применяется в особых системах — по специальному заданию на проектирование.
Производство воздуховодов в ГалВенте
Для класса «А» (или «Н»):
-
Замки на воздуховодах и фасонных изделиях выполняются без применения герметиков.
-
Фланцы изготавливаются из шин R20 и R30 (в зависимости от сечения) без герметика. После установки на воздуховод герметик наносится только по углам фланцев.
-
При монтаже достаточно применения уплотнителя на поверхности фланцев.
Для класса «В» (или «П»):
-
Фланцы изготавливаются из шин R20 и R30 (в зависимости от сечения) без герметика. После установки на воздуховод герметик наносится по углам фланцев.
-
При монтаже обязательно применение уплотнителя на поверхности фланцев.
Угловое уплотнение важно, так как углы часто становятся источником утечки. Из-за разной длины стенок воздуховода (например, при неаккуратных фальцах) может образоваться щель, которую невозможно устранить уплотнительным кольцом. Нанесение герметика на мастичной основе в угловые углубления позволяет предотвратить такой риск.
Жесткость
Дополнительная жесткость воздуховодов, фасонных изделий прямоугольного сечения из оцинкованной стали достигается нанесением ребер жесткости.К воздуховодам и фасонным изделиям прямоугольного сечения из оцинкованной стали для систем класса герметичности В, C, D помимо требований по герметичности, предъявляются высокие требования по жесткости изделий, обусловленные высоким давлением в вентиляционной системе и высокой скоростью воздушного потока. Для того чтобы избежать проблем «хлопающих» воздуховодов, необходимо произвести заводское усиление воздуховодов и фасонных изделий узлами жесткости.

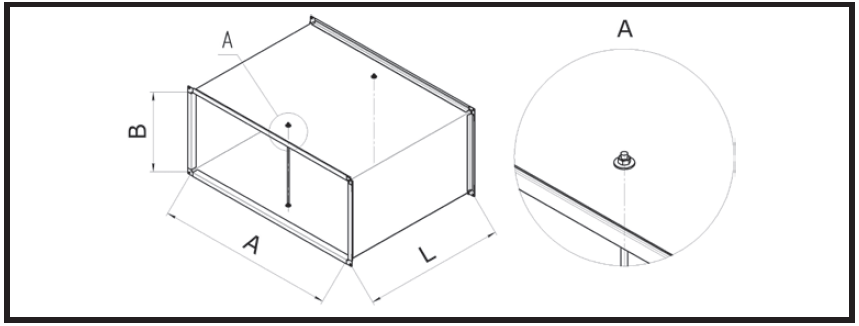

Для повышения жесткости воздуховодов прямоугольного сечения применяются шпильки М10, устанавливаемые внутри воздуховода, и угловые распорки, устанавливаемые по углам фланцев.
Усиление воздуховодов и фасонных изделий прямоугольного сечения узлами жесткости в виде шпилек и угловых распорок производится по рекомендациям завода и запросу клиента.
Установка шпилек М10 производится по следующим критериям:

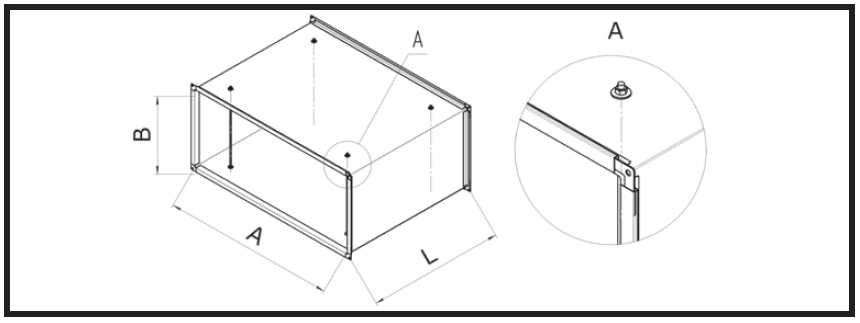

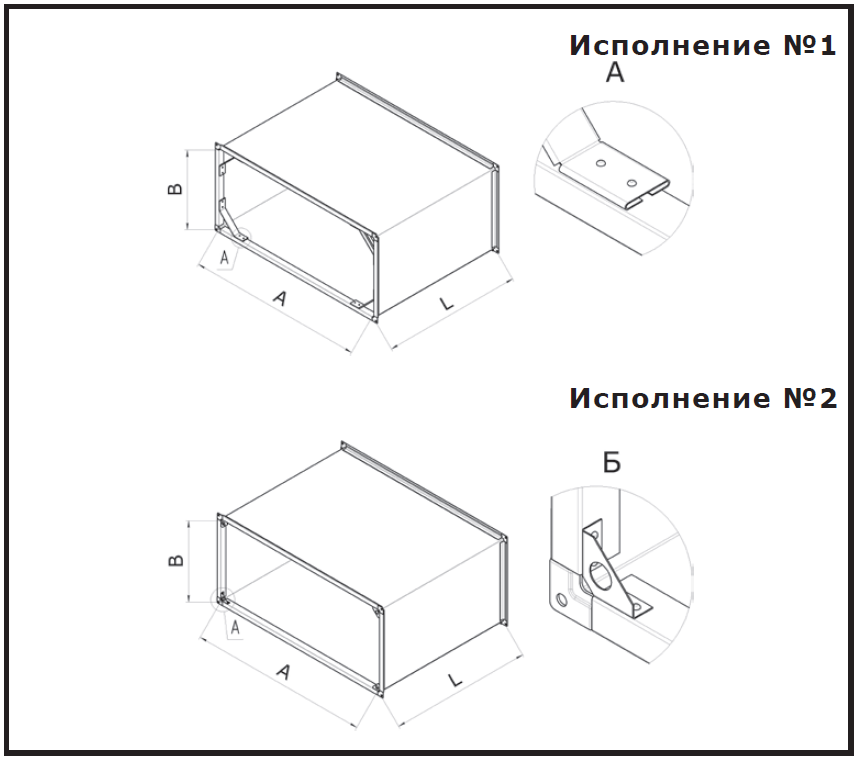

– если стороны воздуховода А или В меньше 1500 мм, а длина воздуховода L от 1250 до 1500 мм, то устанавливаются 2 шпильки;

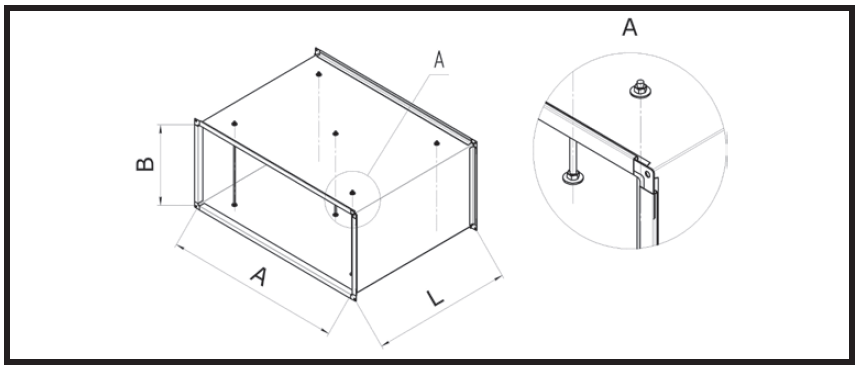

– если стороны воздуховода А или В больше 1500 мм, а длина воздуховода L от 1250 до 1500 мм, то устанавливаются 4 шпильки;
– если стороны воздуховода А, В или длина воздуховода L больше 1500 мм, то устанавливаются 5 шпилек.
Установка угловых распорок производится по следующим критериям:

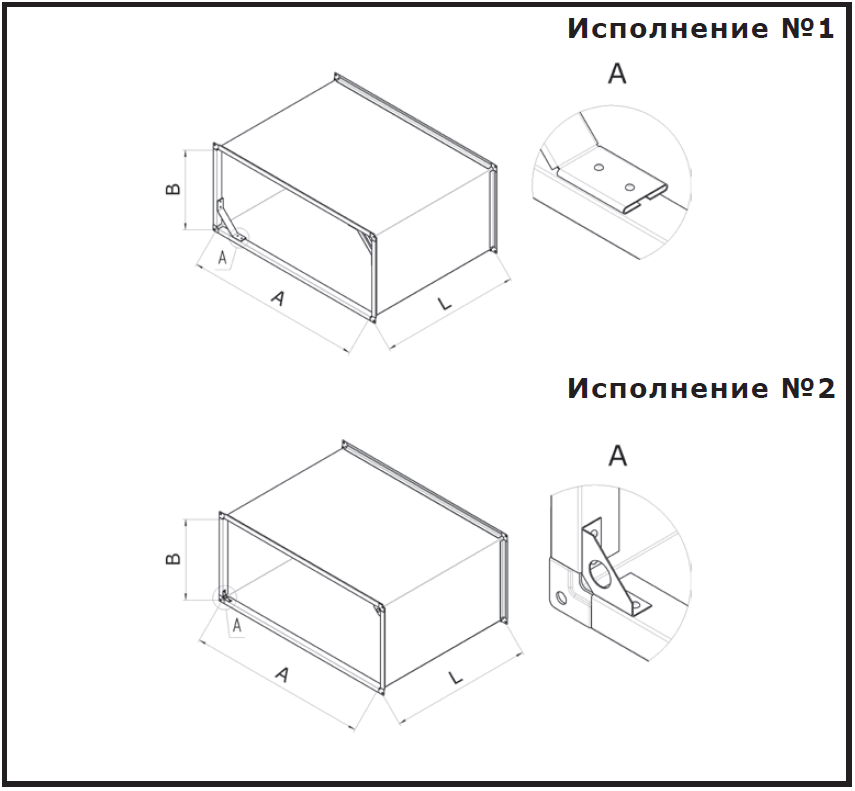

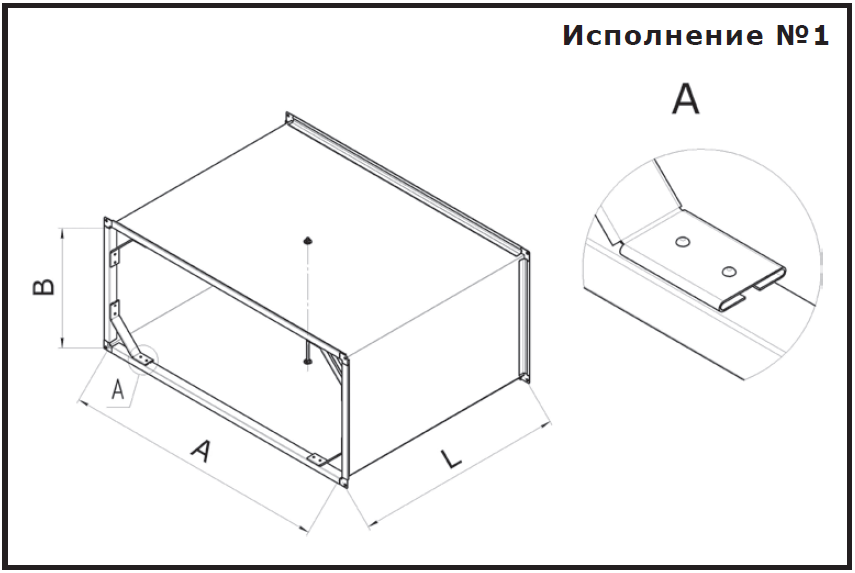

– если стороны воздуховода А или В от 1200 до 1500 мм, а применяемая толщина металла меньше 0,9 мм, то устанавливаются 2 распорки;
– если стороны воздуховода А или В от 1500 до 2000 мм, а применяемая толщина металла меньше 0,9 мм, то устанавливаются 4 распорки;
– если стороны воздуховода А или В больше 2000 мм, то устанавливаются 4 распорки.

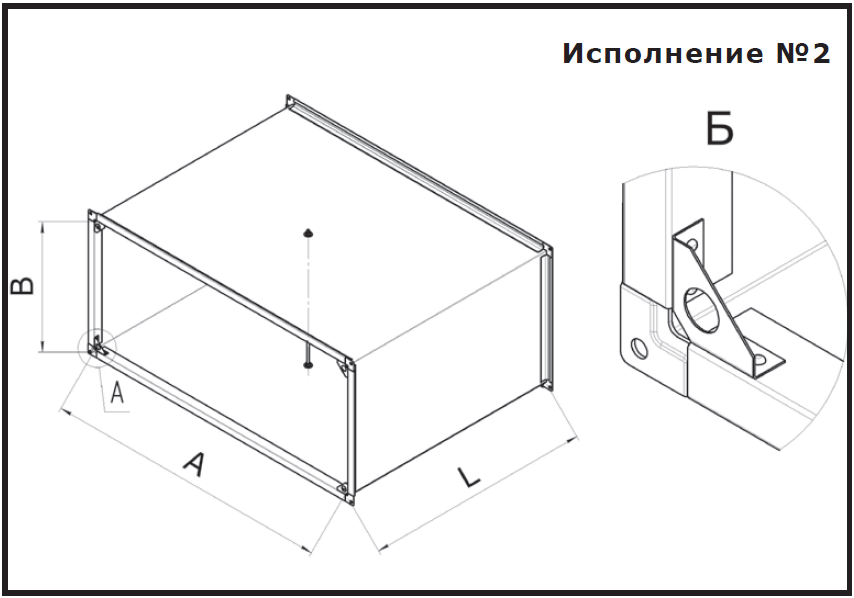

Угловые распорки могут быть установлены на отводы, переходы, тройники и крестовины прямоугольного сечения для повышения жесткости конструкции.
Возможно изготовление воздуховодов прямоугольного сечения с повышенными требованиями по жесткости с установленными шпильками и угловыми распорками в комплексе.
Распространенным видом усиления отводов прямоугольного сечения из оцинкованной стали являются рассекатели. Установка рассекателей в отводах прямоугольного сечения увеличивает жесткость самого отвода, а также рассекатель предназначен для равномерного распределения потока воздуха в системе.
Рассекатели устанавливаются в отводы прямоугольного сечения только по запросу клиентов.
Количество устанавливаемых рассекателей в отвод зависит от размера А.
Установка рассекателей в отводах прямоугольного сечения производится по следующим критериям:

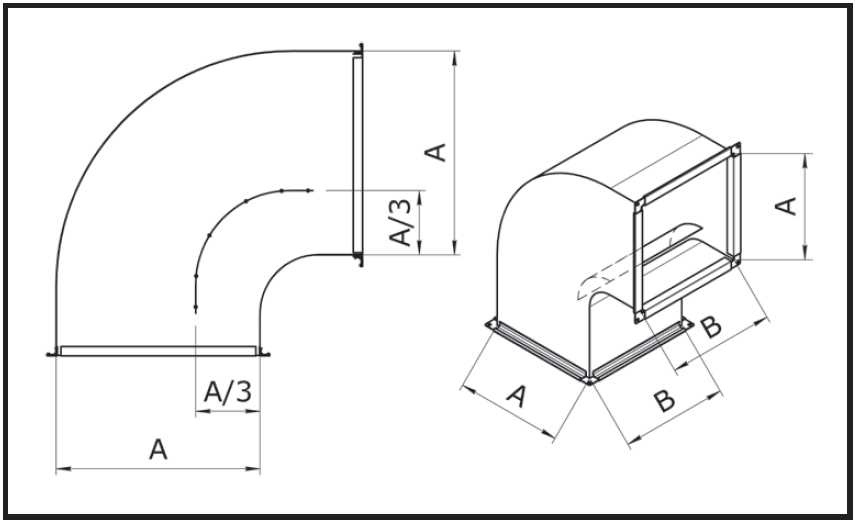

– если сторона отвода А от 401 мм до 800 мм, то устанавливается 1 рассекатель;

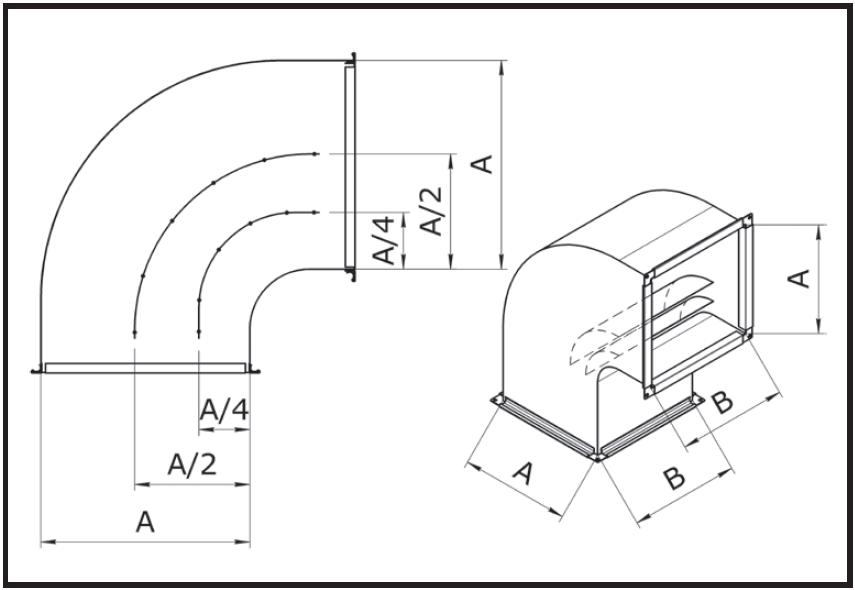

– если сторона отвода А от 801 мм до 1600 мм, то устанавливаются 2 рассекателя;

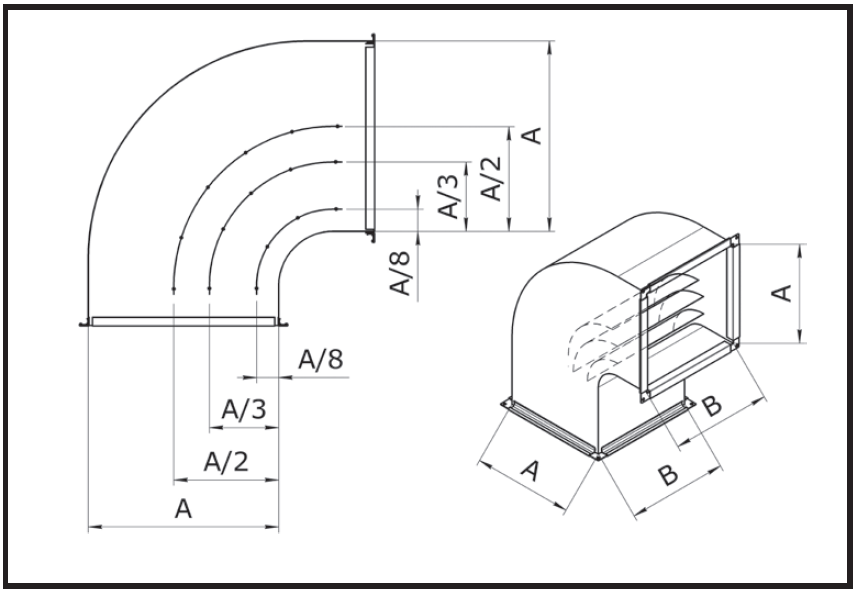

– если сторона отвода А от 1601 мм до 2000 мм, то устанавливаются 3 рассекателя.
