Размеры и технические характеристики

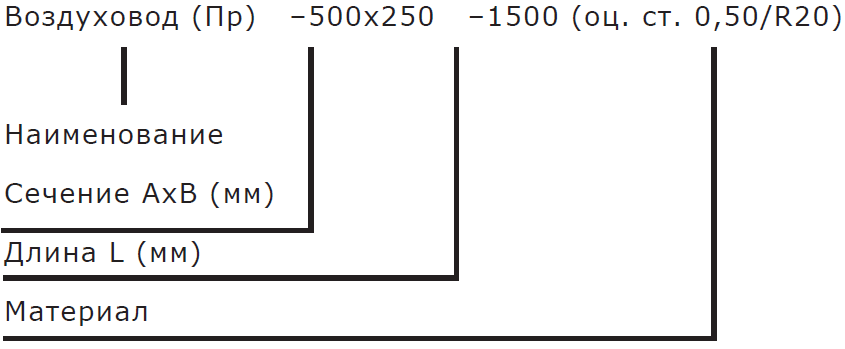

Пример обозначения
Гидравлический диаметр dh
Это диаметр круглого воздуховода, в котором создается такая же потеря давления при той же скорости воздушного потока, как и в прямоугольном воздуховоде.
Размеры и масса прямоугольных воздуховодов
t — толщина металла (мм)S — площадь воздуховода (м2)
М — вес воздуховода (кг)
| Размеры сечения | Длина L = 1500 мм | Длина L = 1250 мм | ||||
|---|---|---|---|---|---|---|
| Ширина А, мм | Высота В, мм | t, мм | S, м² | М, кг | S, м² | М, кг |
| 100 | 100 | 0,50 | 0,60 | 2,6 | 0,50 | 2,2 |
| 150 | 100 | 0,50 | 0,75 | 3,2 | 0,63 | 2,7 |
| 150 | 150 | 0,50 | 0,90 | 3,9 | 0,75 | 3,2 |
| 200 | 100 | 0,50 | 0,90 | 3,9 | 0,75 | 3,2 |
| 200 | 150 | 0,50 | 1,05 | 4,5 | 0,88 | 3,8 |
| 200 | 200 | 0,50 | 1,20 | 5,2 | 1,00 | 4,3 |
| 250 | 100 | 0,50 | 1,05 | 4,5 | 0,88 | 3,8 |
| 250 | 150 | 0,50 | 1,20 | 5,2 | 1,00 | 4,3 |
| 250 | 200 | 0,50 | 1,35 | 5,8 | 1,13 | 4,9 |
| 250 | 250 | 0,50 | 1,50 | 6,5 | 1,25 | 5,4 |
| 300 | 200 | 0,50 | 1,50 | 6,5 | 1,25 | 5,4 |
| 300 | 250 | 0,50 | 1,65 | 7,1 | 1,39 | 5,9 |
| 300 | 300 | 0,50 | 1,80 | 7,8 | 1,50 | 6,5 |
| 400 | 200 | 0,50 | 1,80 | 7,8 | 1,50 | 6,5 |
| 400 | 250 | 0,50 | 1,95 | 8,4 | 1,63 | 7,0 |
| 400 | 300 | 0,50 | 2,10 | 9,1 | 1,75 | 7,6 |
| 400 | 400 | 0,50 | 2,40 | 10,4 | 2,00 | 8,6 |
| 500 | 200 | 0,50 | 2,10 | 9,1 | 1,75 | 7,6 |
| 500 | 250 | 0,50 | 2,25 | 9,7 | 1,88 | 8,1 |
| 500 | 300 | 0,50 | 2,40 | 10,4 | 2,00 | 8,6 |
| 500 | 400 | 0,50 | 2,70 | 11,7 | 2,25 | 9,7 |
| 500 | 500 | 0,50 | 3,00 | 13,0 | 2,50 | 10,8 |
| 600 | 250 | 0,70 | 2,55 | 15,4 | 2,13 | 12,8 |
| 600 | 300 | 0,70 | 2,70 | 16,3 | 2,25 | 13,6 |
| 600 | 400 | 0,70 | 3,00 | 18,1 | 2,50 | 15,1 |
| 600 | 500 | 0,70 | 3,30 | 20,0 | 2,75 | 16,6 |
| 600 | 600 | 0,70 | 3,60 | 21,8 | 3,00 | 18,1 |
| 800 | 250 | 0,70 | 3,15 | 19,0 | 2,63 | 15,9 |
| 800 | 300 | 0,70 | 3,30 | 20,0 | 2,75 | 16,6 |
| 800 | 400 | 0,70 | 3,60 | 21,8 | 3,00 | 18,1 |
| 800 | 500 | 0,70 | 3,90 | 23,6 | 3,25 | 19,6 |
| 800 | 600 | 0,70 | 4,20 | 25,4 | 3,50 | 21,2 |
| 800 | 800 | 0,70 | 4,80 | 29,0 | 4,00 | 24,2 |
| 1000 | 300 | 0,70 | 3,90 | 23,6 | 3,25 | 19,6 |
| 1000 | 400 | 0,70 | 4,20 | 25,4 | 3,50 | 21,2 |
| 1000 | 500 | 0,70 | 4,50 | 27,2 | 3,75 | 22,7 |
| 1000 | 600 | 0,70 | 4,80 | 29,0 | 4,00 | 24,2 |
| 2000 | 800 | 1,20 | – | – | 7,00 | 72,5 |
| 2000 | 1000 | 1,20 | – | – | 7,50 | 77,7 |
| 2000 | 1200 | 1,20 | – | – | 8,00 | 82,9 |
| 2000 | 1400 | 1,20 | – | – | 8,50 | 88,1 |
| 2000 | 1600 | 1,20 | – | – | 9,00 | 93,3 |
| 2000 | 1800 | 1,20 | – | – | 9,50 | 98,4 |
| 2000 | 2000 | 1,20 | – | – | 10,0 | 103 |
Для монтажа потребуются расходные материалы
