Воздушные клапаны ВК (Пр) прямоугольного сечения из нержавеющей стали позволяют регулировать расход приточного воздуха, рециркуляционного или вытяжного воздуха, а так же полностью перекрывать вентиляционный канал системы вентиляции и кондиционирования.
Воздушные клапаны ВК (Пр) предназначены для эксплуатации в категориях климата УХЛ по ГОСТ 15150, температура перемещаемого воздуха от –40°С до +70°С.
Воздушные клапаны ВК (Пр) прямоугольного сечения из нержавеющей стали изготавливаются в двух модификациях:
- Воздушные клапаны ВК (Пр-1) с ручным управлением и площадкой под электропривод;
- Воздушные клапаны ВК (Пр-2) с электроприводом.
Воздушные клапаны ВК (Пр-1), Воздушные клапаны ВК (Пр-2) прямоугольного сечения из нержавеющей стали относятся к клапанам коррозионностойкого исполнения.
Преимущества
- Коррозионностойкое исполнение — надежная защита от коррозии;
- Ассортимент марок нержавеющей стали AISI-430, AISI-304, AISI-321;
- Большой размерный ряд от 200х200 мм до 2500х2000 мм;
- Класс герметичности D;
- Воздушные клапаны ВК (Пр-1) с ручным управлением и площадкой под привод, вал под привод с размером □11х11 мм, с возможностью установить на клапан электропривод.
- Воздушные клапаны ВК (Пр-2) с электроприводом, устанавливаемый на клапан, проходящий тестирование на работоспособность в заводских условиях.
Технические характеристики
Отличительная особенность воздушных клапанов ВК (Пр) прямоугольного сечения из нержавеющей стали производства ООО «Фабрика Вентиляции ГалВент» это то, что корпус воздушного клапана ВК (Пр) цельно сварной с интегрированными фланцами усиленного исполнения, поворотные створки клапана - ламели изготавливаются из нержавеющей стали и по конструктиву повторяют профиль аналогичных ламелей алюминиевого профиля системы Arosio. Для наиболее плотного прилегания створок клапана (ламели) друг к другу в положении «закрыто», створки оснащены специальным резиновым уплотнителем.Корпус клапана ВК (Пр), створки клапана - ламели изготавливаются из нержавеющей стали марок AISI-430, AISI-304, AISI-321. Для привода створок клапана в движение, предусмотрена закрытая система кинематики рычагов и тяг, которая приводится в действие исполнительным механизмом, который расположен на боковой части корпуса клапана. Закрытая система кинематики рычагов и тяг защищают механизмы рычагов от пыли и грязи, от попадания посторонних предметов, от атмосферных осадков при установке клапана в системе уличного исполнения.
При эксплуатации воздушных клапанов ВК (Пр-2) с электроприводом на открытом воздухе, возможно изготовление со специальным защитным кожухом для защиты привода от атмосферных осадков. Воздушные клапаны ВК (Пр-1), Воздушные клапаны ВК (Пр-2) прямоугольного сечения из нержавеющей стали изготавливаются со следующими параметрами:
- Рабочая среда — воздух, газо-воздушные среды;
- Предел давления — не более 1500 Па (150 кгс/м2);
- Вариант раскрытия лопаток — параллельное;
- Пространственная ориентация — не зависит;
- Минимальное сечение клапана (АхВ) — 200х200 мм;
- Максимальное сечение клапана (АхВ) — 2500х2000 мм;
- Шаг по ширине (А) — 5 мм;
- Шаг по высоте (В) — 50 мм;
- Длина клапана — 170 мм.

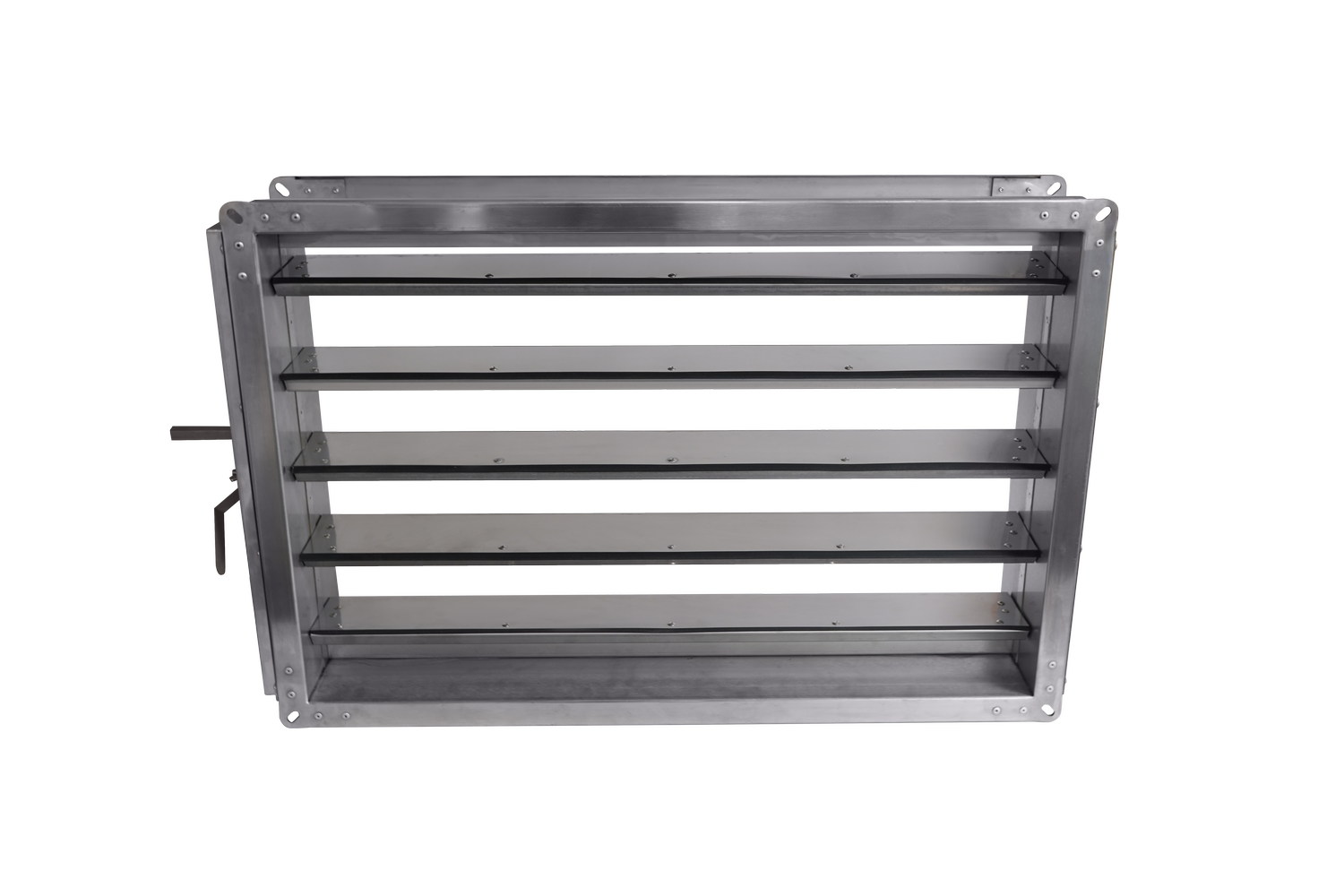

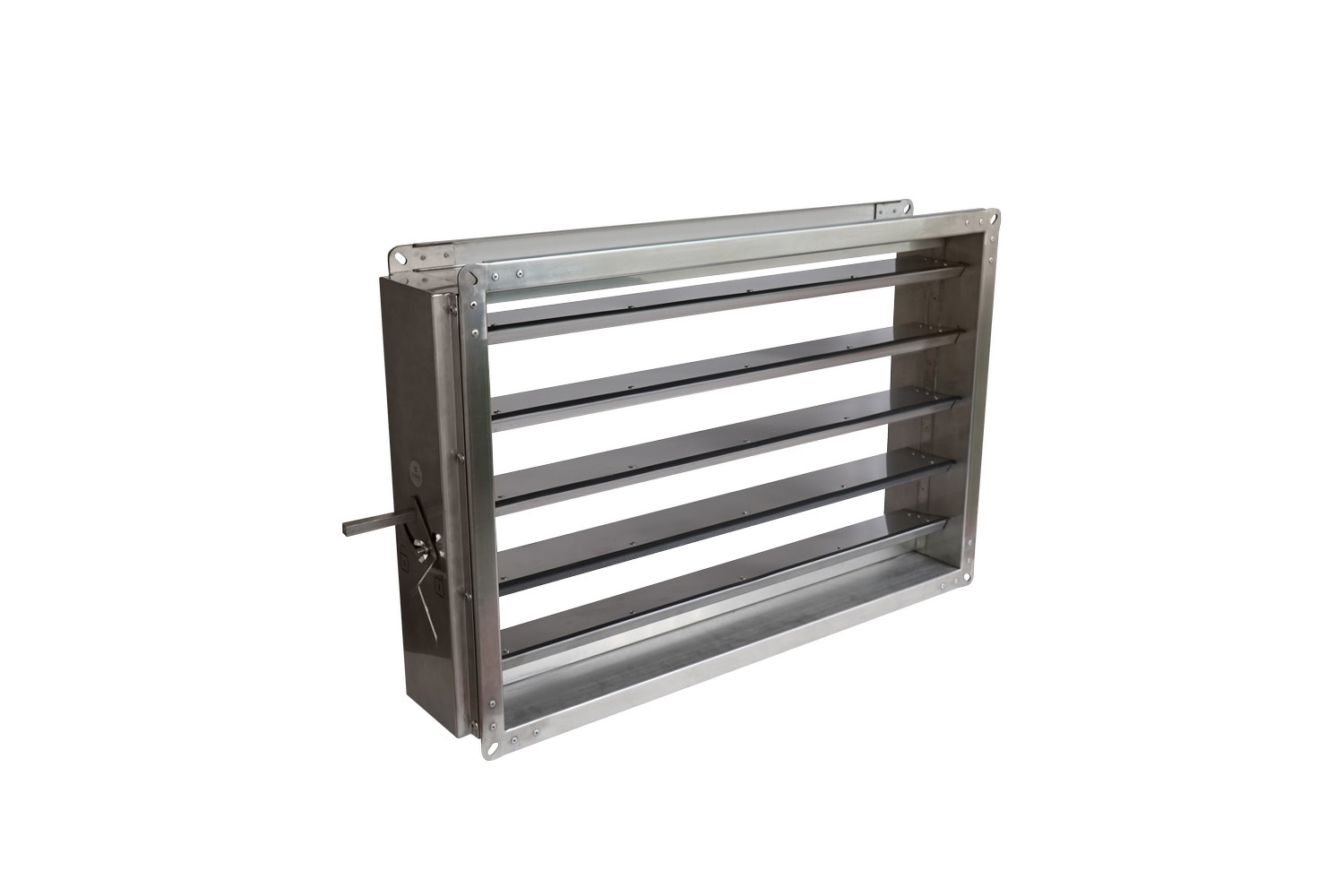

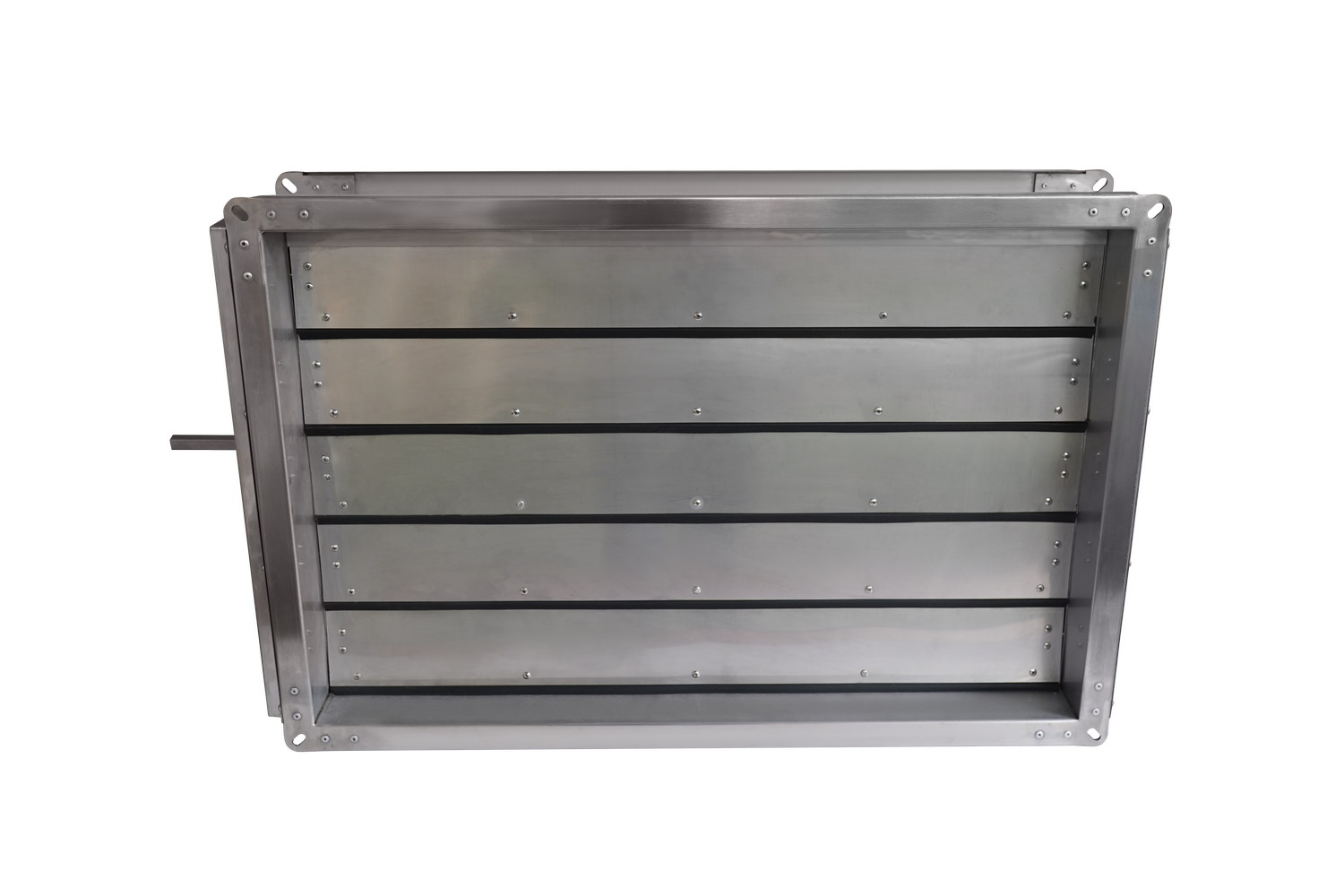

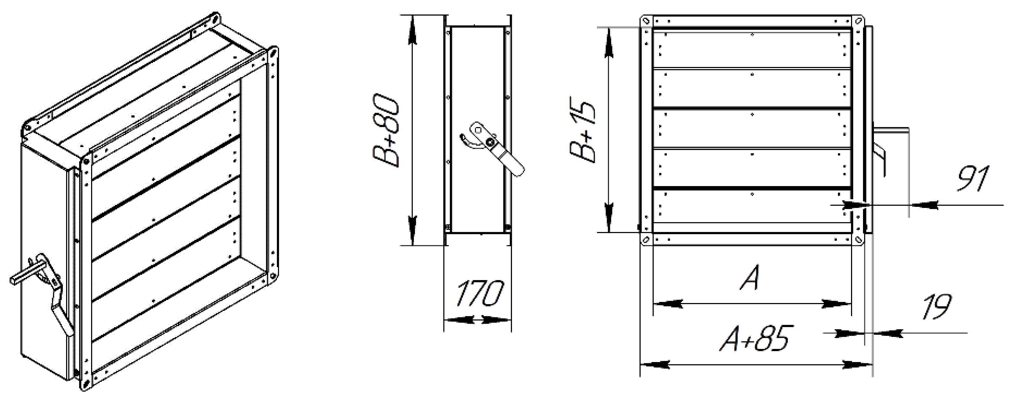

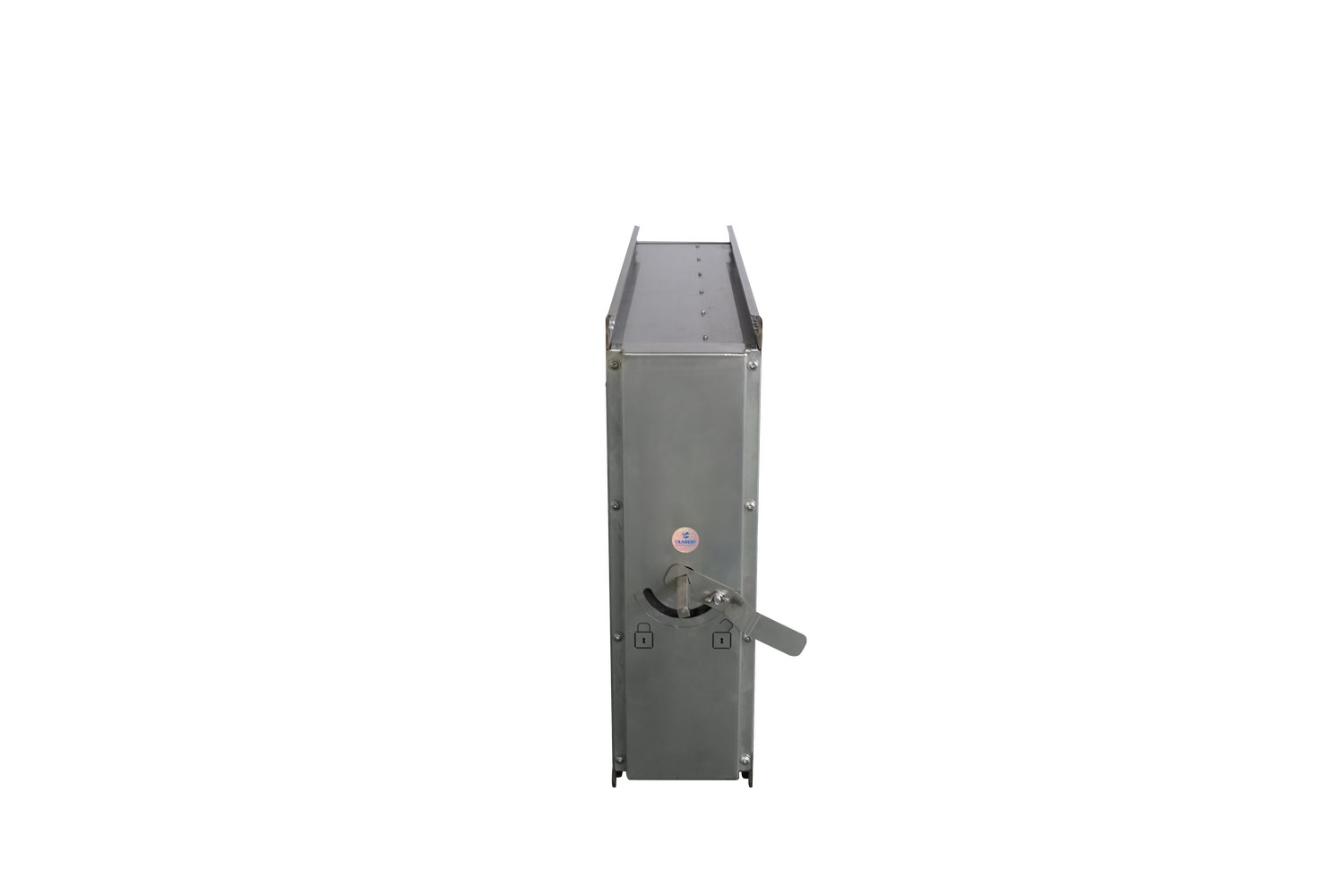

Воздушный клапан ВК (Пр-1) с ручным управлением и площадкой под электропривод
Воздушные клапаны ВК (Пр-2) с электроприводом по-умолчанию поставляются с электроприводами с пружинным возвратом согласно заказу на производство двух модификаций Galvent серии AS и Dastech серии AR:
- Электропривод Galvent с пружинным возвратом FVG-AS-03N-230-A;
- Электропривод Galvent с пружинным возвратом FVG-AS-05N-230-A;
- Электропривод Galvent с пружинным возвратом FVG-AS-10N-230-A;
- Электропривод Galvent с пружинным возвратом FVG-AS-15N-230-A;
- Электропривод Dastech с пружинным возвратом AR-03N220S;
- Электропривод Dastech с пружинным возвратом AR-05N220S;
- Электропривод Dastech с пружинным возвратом AR-10N220S;
- Электропривод Dastech с пружинным возвратом AR-15N220S.

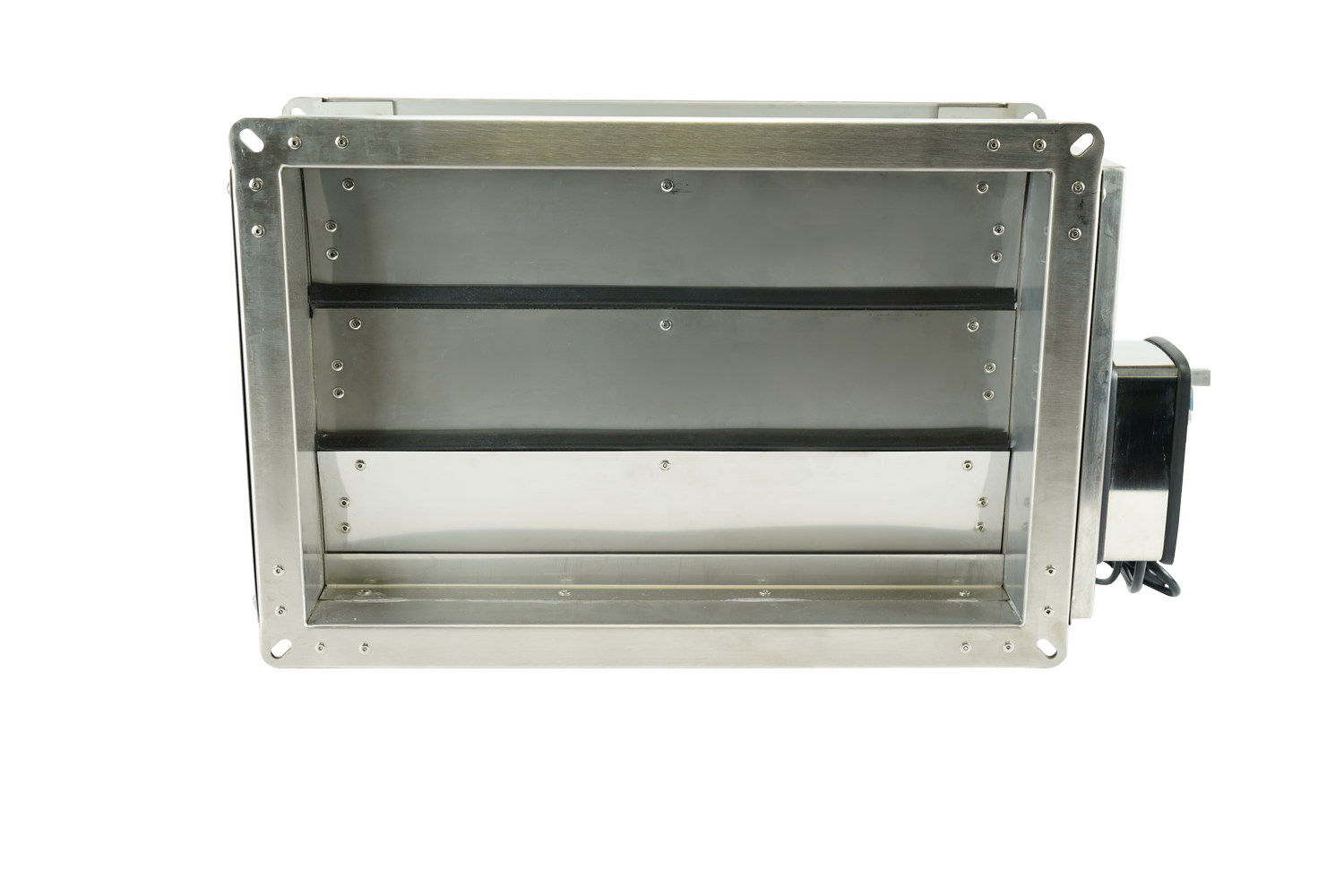

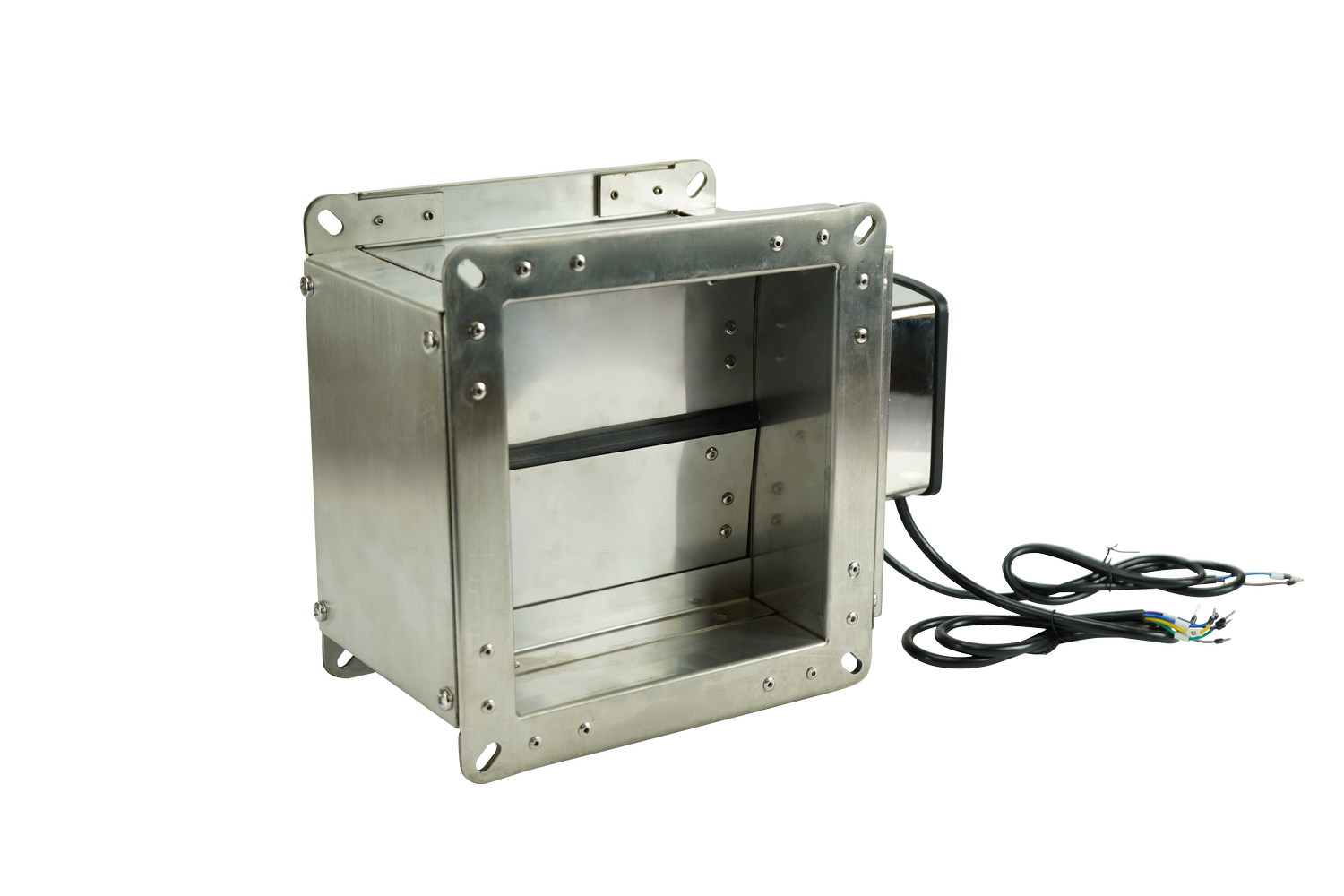

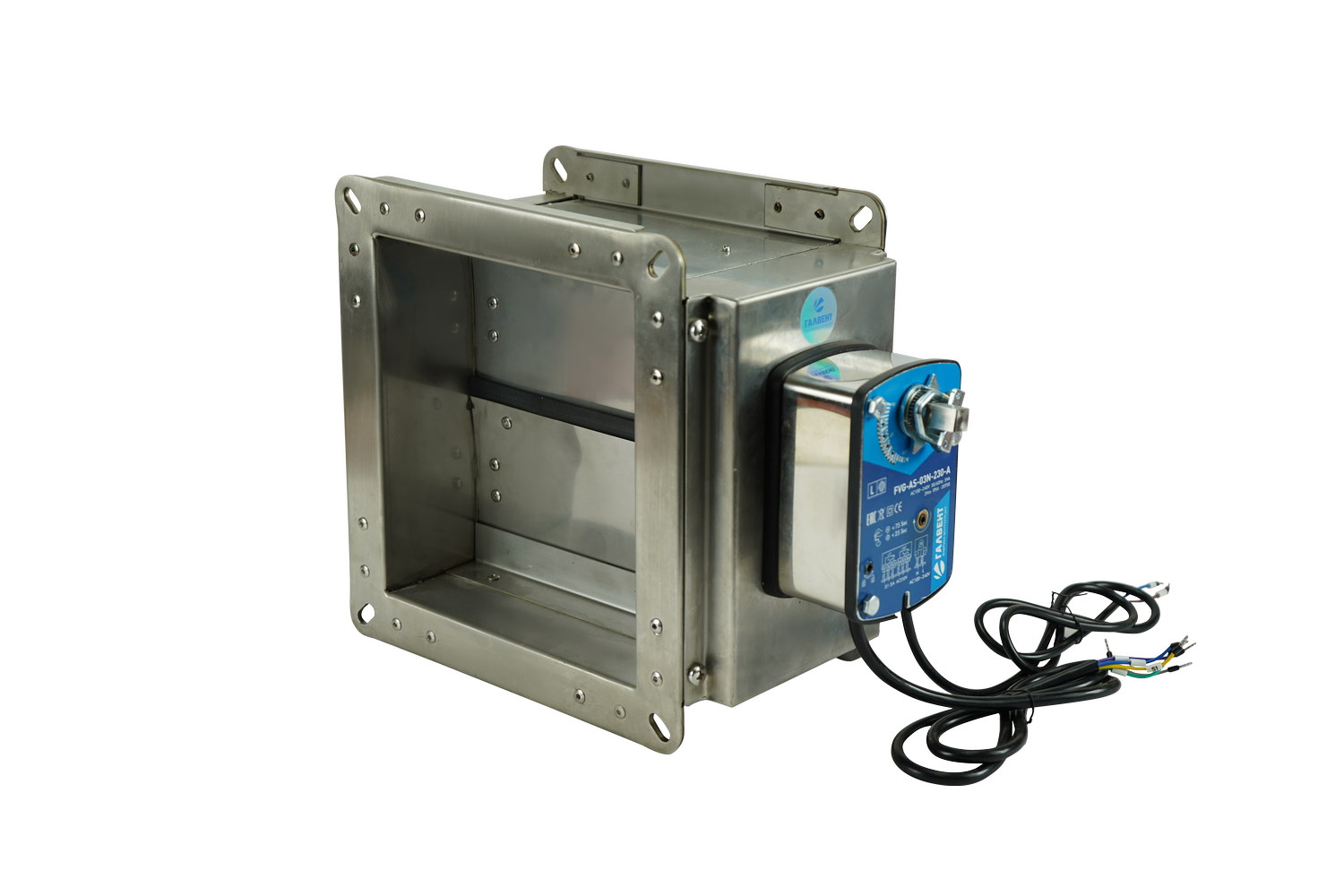

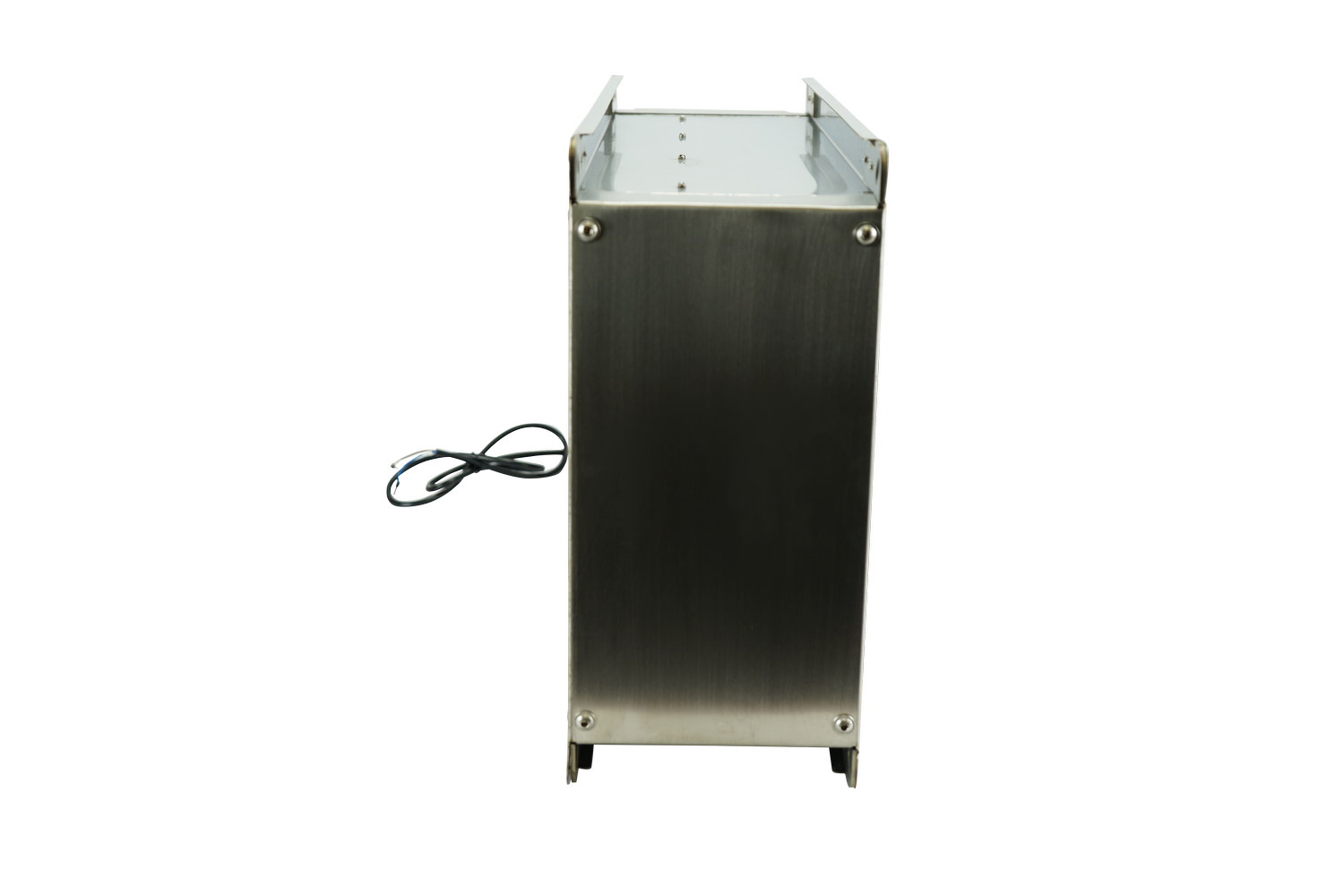

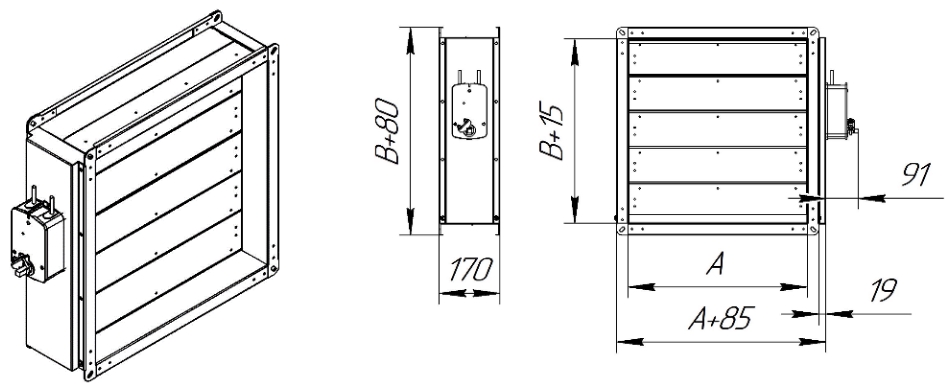

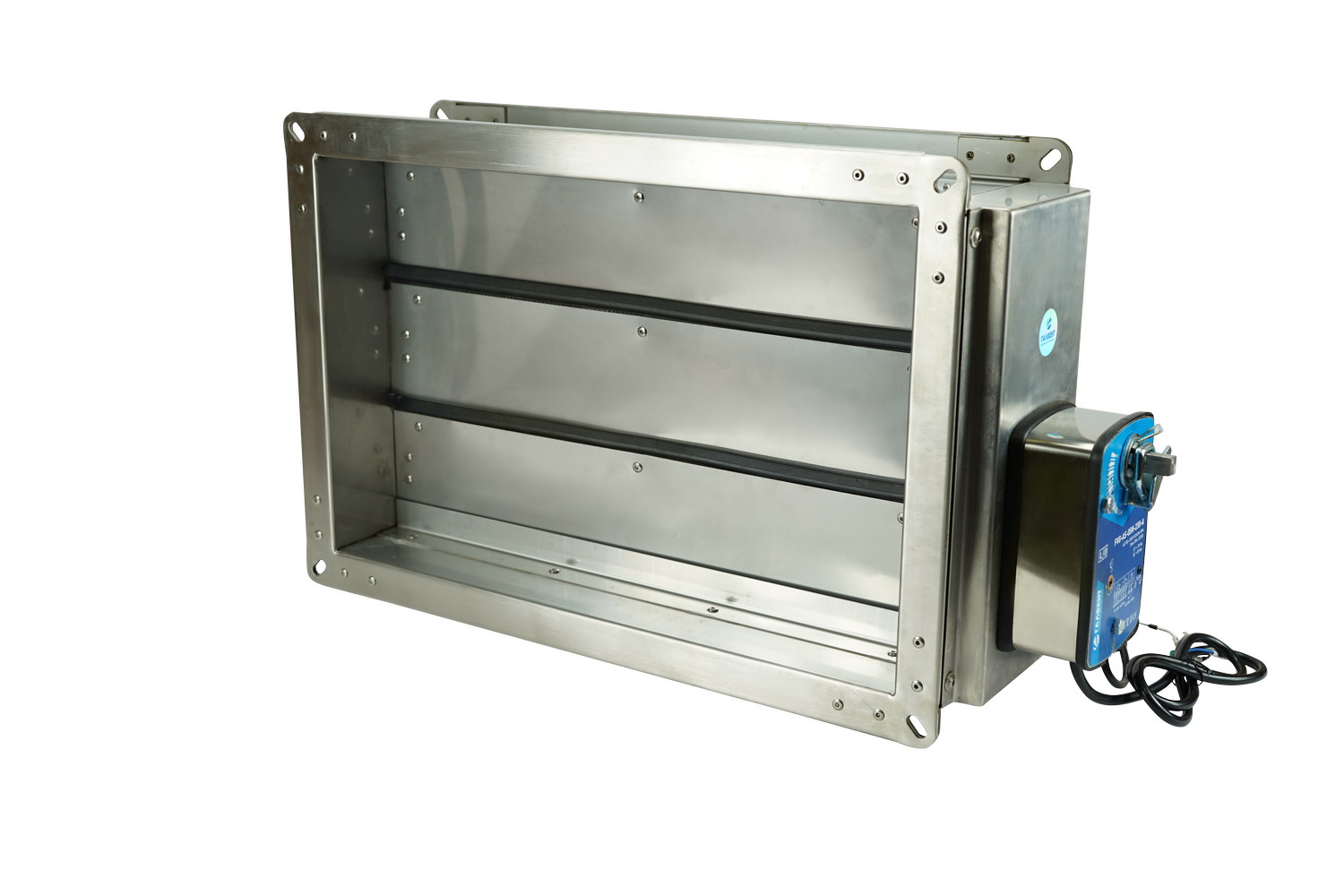

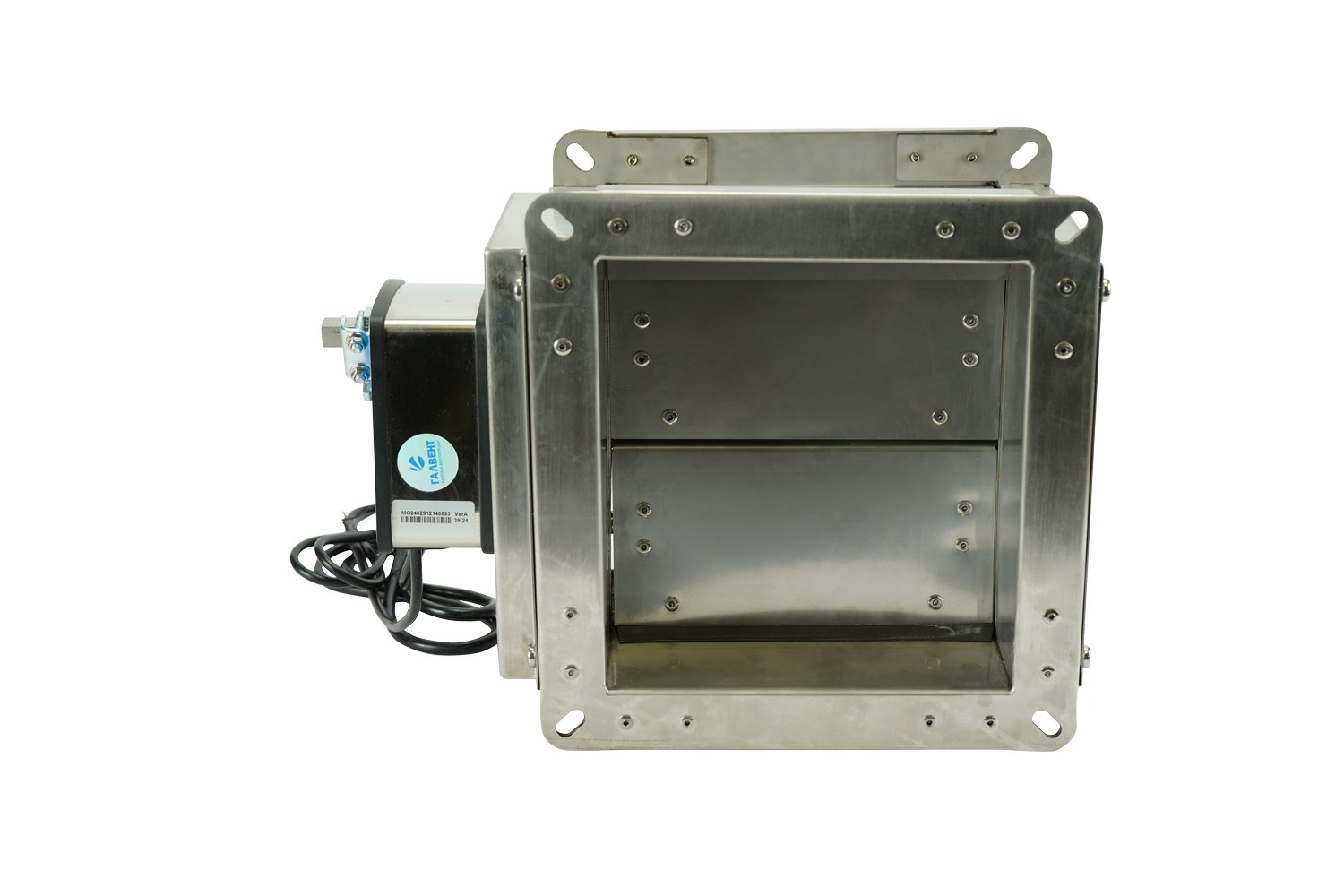

Воздушный клапан ВК (Пр-2) с электроприводом

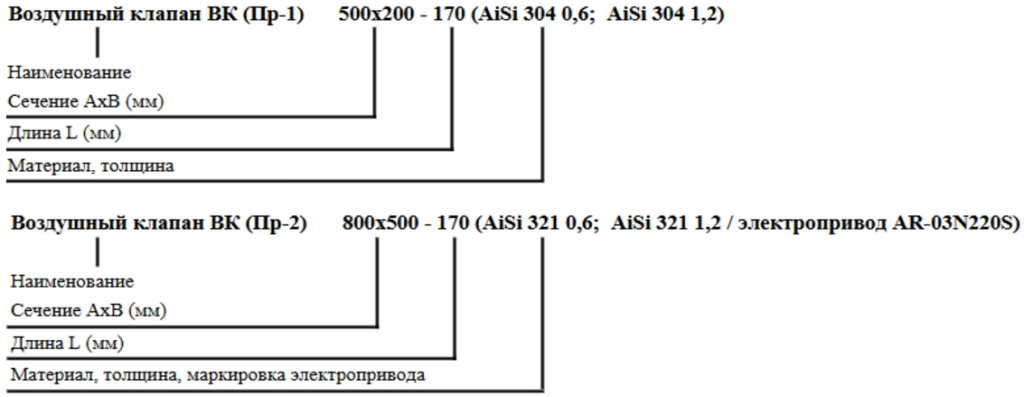

Пример обозначения воздушных клапанов ВК (Пр):
